Червячный мотор-редуктор постоянного тока 370

Червячный мотор-редуктор постоянного тока 370 оснащен металлическим редуктором, обеспечивающим долговечность и высокий выходной крутящий момент. Из-за особой механической конструкции червячной передачи с металлической шестерней турбины выходной вал двигателя является самоблокирующимся и не может вращаться. Эта часть использует двухпроводное соединение и поддерживает управление направлением и ШИМ-управление скоростью. Номинальное напряжение 12 В, скорость 160 об/мин, крутящий момент 2,2 кг/см. Мощность: 3 Вт; Размер двигателя: 76,8x32 мм; Длина вала: 16 мм; Диаметр вала: 5 мм; Вес: более фиксированный, превосходная теплопроводность, высокая твердость, износостойкость; широко используется в автоматизированном производственном оборудовании, автоматических дверях и окнах, конвейерных лентах для сценического освещения, налоговых прототипах, лебедках, хлопушках, умных домах, оргтехнике, автоматических грилях для барбекю, автоматических сушилках, роботизированных руках, медицинском оборудовании, парковочные замки, игровые приставки, и т. д.

Основные моменты компании



Обзор

Гарантия	3 месяца - 1 года
Место происхождения	Шэньчжэнь, Китай
Имя бренда	Вшида
Номер модели	VSD-G370
Применение	Оргтехника, автоматизированное производственное оборудование, автоматические двери и окна, конвейерные ленты для сценического освещения, налоговые прототипы, лебедки, умные дома, автоматические грили-барбекю, роботы-манипуляторы, медицинское оборудование, парковочные замки, игровые приставки и т. д.
Тип	Редукторный двигатель
Масса	TBD (разное соотношение разного веса)
Компоненты	Разнообразный
Строительство	Постоянный магнит
Коммутация	Бесщеточный/щеточный
Защитить функцию	Индивидуальные (водонепроницаемый, огнеупорный, полностью закрытый)
Эффективность	86 процентов
Несущий	D-вал
Номинальная скорость	1-3000 (об/мин)
Номинальное напряжение	12 (V)
Начальный ток	2.096 A
Стартовый крутящий момент	1962 мН.м
Размеры	76,8x32 мм
Условия оплаты	30% TT в качестве депозита, 70% баланса TT перед доставкой
Сертификат	IATF16949
Индивидуальные	Принято

Описание продукта

Сильные возможности для исследований и разработок, ежегодное инвестирование больших средств в разработку новых двигателей для удовлетворения ваших индивидуальных потребностей и заказов OEM / ODM.

Параметр двигателя

НАПРЯЖЕНИЕ	НЕТ ЗАГРУЗКИ		С МАКСИМАЛЬНОЙ ЭФФЕКТИВНОСТЬЮ				ЗАПУСК
НОМИНАЛЬНЫЙ V	СКОРОСТЬ об/мин	ТЕКУЩИЙ A	СКОРОСТЬ об/мин	ТЕКУЩИЙ A	КРУТЯЩИЙ МОМЕНТ мН.м	ВЫХОД W	КРУТЯЩИЙ МОМЕНТ мН.м	ТЕКУЩИЙ A
24	50	0.09	19	0.313	437.936	0.891	1962	1.09
12	25	0.087	42	0.426	692.477	3.028	4100.58	2.096

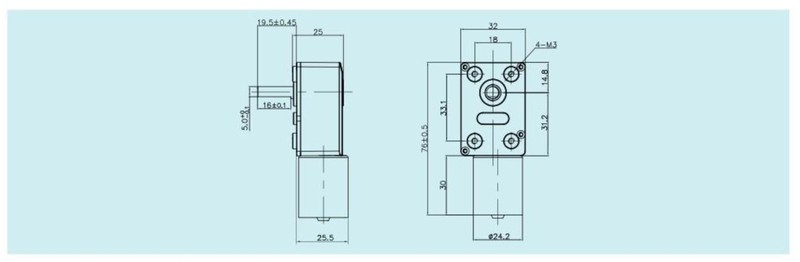

Схема двигателя

Кривая производительности

Приведенная выше информация о параметрах предназначена только для справки; дизайн может быть настроен в соответствии с потребностями клиента.

Настройка элемента: Выходной вал, подводящий провод, разъем, монтажное отверстие, скорость

Если вам нужно подобрать драйвер, энкодер, коробку передач, пожалуйста, свяжитесь с нами!!!

информация о продукте

	100 процентов действительный фото
Обмотка из чистой медной проволоки, высококачественный железный сердечник, низкие потери энергии, низкое сопротивление току, хорошая электропроводность, высокая прочность, низкое энергопотребление и низкое тепловыделение;		Используя высококачественное сырье, удобнее выполнять различные сварочные процессы, проводка также более удобна, ротор двигателя фиксируется, а рассеивание тепла усиливается.
	100 процентов действительный фото
D-вал использует обработку с ЧПУ, что увеличивает трение, трансмиссия более стабильна, соединение и фиксация более удобны, качество гарантировано, а подшипник можно настроить.		Изготовлен из высококачественного алюминия, обладает характеристиками коррозионной стойкости, не подвержен ржавчине и надежной работой.

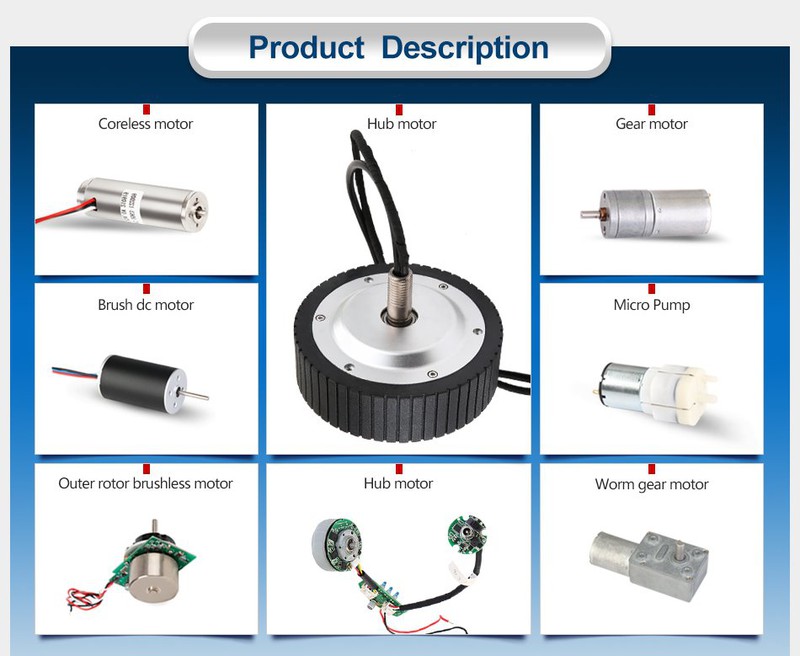

Описание продукта

1. Номинальное напряжение 12 В, скорость 1-1000 об/мин, крутящий момент 2,2 кг/см. Мощность: 1-10Вт; Размер двигателя: 76,8x32 мм; Длина вала: 16 мм; Диаметр вала: 5 мм; Вес: около 150 г; Поддержка индивидуального дизайна, обслуживание OEM/ODM;

2. Использование технологии точной намотки, высокая термостойкость, высокая несущая способность, прочность и долговечность, эффективная защита корпуса двигателя с червячной коробкой передач.

3. Червячный мотор-редуктор постоянного тока 370 оснащен металлическим редуктором с высоким выходным крутящим моментом, а выходной вал является самоблокирующимся и не может вращаться. Используя двухпроводное соединение, он поддерживает управление направлением и управление скоростью PWM. Увеличенный срок службы;

4. Выходной вал D-типа, расположенный перпендикулярно валу двигателя, более фиксированный, с превосходной теплопроводностью, высокой твердостью, износостойкостью; внутренняя коробка передач, цельнометаллический материал, более износостойкий, длительный срок службы, отсутствие ржавчины, высококачественная атмосфера; Кодер покрытия;

5. Медный провод обладает сверхпроводимостью, что обеспечивает плавную выходную мощность двигателя. Трехслойная молекулярная краска высокой плотности эффективно изолирует пыль и ее нелегко повредить. Срок службы обычного покрытия в 10 раз выше;

Сила компании

Помимо собственного производства и продаж, Shenzhen Vshida Micro Motor Co., Ltd. также сотрудничает с несколькими известными отечественными и зарубежными компаниями для распространения сотен продуктов. Придерживаясь цели «качество во-первых, клиент во-первых, качественное обслуживание, соблюдение контракта», с высококачественными микродвигателями, хорошей репутацией, высококачественным обслуживанием, клиентами по всему миру. Основными принципами являются «разумная цена», «высокое качество продукции», «пунктуальная доставка» и «хорошая репутация». Надеемся стать вашим верным другом и партнером для создания взаимовыгодного и взаимовыгодного будущего!

Все двигатели производятся в строгом соответствии с производственными стандартами и процессами и перед поставкой проходят серию проверок качества и эксплуатационных характеристик, чтобы гарантировать, что они соответствуют высоким требованиям клиентов.

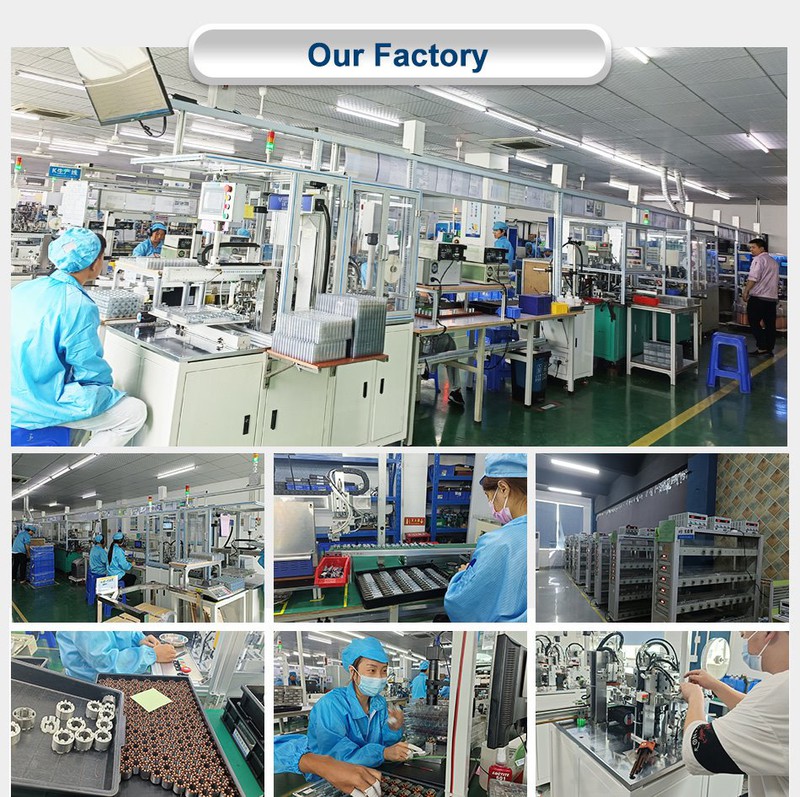

Высокотехнологичное оборудование, такое как автоматическая намоточная машина, автоматическая статорная машина для статора, автоматическая статорная машина для торцевой крышки, автоматическая паяльная машина и т. Д., Обеспечивает соответствие требованиям к шуму, водонепроницаемости, срок службы, испытание на удар, испытание на хранение, солевой туман. тест и т. д., чтобы обеспечить качество вашего двигателя.

Сертификат продукта

Он прошел сертификацию системы менеджмента качества ISO 9001: 2015 и IATF16949: 2016, а также различные патентные сертификаты для удовлетворения потребностей клиентов в сертификатах. Если вам нужны другие сертификаты, пожалуйста, свяжитесь с нами, чтобы получить их.

Некоторые из наших партнеров

Благодаря нашим непрерывным усилиям мы стали поставщиком многих известных международных компаний. На протяжении многих лет мы стремимся предоставлять клиентам высококачественные двигатели. Мы надеемся стать вашим долгосрочным партнером в Китае.

Почему выбрали нас?

Приложение

Диапазон применения микродвигателей очень широк, включая автоматическое производственное оборудование, автоматические двери и окна, конвейерные ленты для сценического освещения, налоговые прототипы, лебедки, хлопушки, умные дома, офисное оборудование, автоматические грили для барбекю, автоматические сушилки, роботы-манипуляторы, медицинское оборудование. техника, парковочные замки, игровые приставки и т.д.; параметры производительности могут быть настроены для различных областей применения. Пожалуйста, свяжитесь с нами, чтобы получить образцы для тестирования производительности.

Транспортная упаковка

Противоударная пузырчатая упаковка, подходящая для картонных коробок. Пожалуйста, свяжитесь с нами заранее, если вам нужна определенная упаковка.

Оплата и доставка

Меры предосторожности при двигателе с червячной передачей постоянного тока 370

- Червячный мотор-редуктор с функцией самоблокировки означает, что при выключении двигателя выходной вал не двигается, то есть происходит самоблокировка.
- Вал двигателя расположен вертикально в направлении выходного вала редуктора, а выходной вал короче, чем общее направление мотор-редуктора, что широко подходит для некоторых случаев, требующих установочных размеров.
- Во время использования не должно быть липких или других липких веществ, и они не должны проникать во вращающийся вал через подшипник, чтобы препятствовать работе двигателя.
- Срок службы поворотного стержня может иметь противоположный эффект, чтобы продлить срок службы, проверьте, загружаете ли вы товары в соответствии с правилами, не можете ли вы перегрузить или повредить предметы, подвешенные на поворотном валу.
- Большие внецентренные нагрузки, создающие излучение, вредное для жизни двигателя.
- Не храните в условиях высокой или экстремальной влажности более четырех недель или в травильных газах, так как это снизит эффективность.
- Не работайте при температуре окружающей среды и влажности.



Поставка соответствующих энкодеров, приводов, редукторов и т. д. Если вам нужно что-то еще, свяжитесь с нами. Мы предоставим бесплатные образцы, лучшие предложения и 24-часовую онлайн-поддержку.
